Spray AF Coating System
Spray AF Coating System
AF喷涂涂层系统
- AF Coating System
- AR & Multilayer Coating System
- E-beam Coating System
- PVD (Ceramics) Coating System
- PVD (Al) Coating System
- Spray AF Coating System
- AF Coating System
- AR & Multilayer Coating System
- E-beam Coating System
- PVD (Ceramics) Coating System
- PVD (Al) Coating System
- Spray AF Coating System

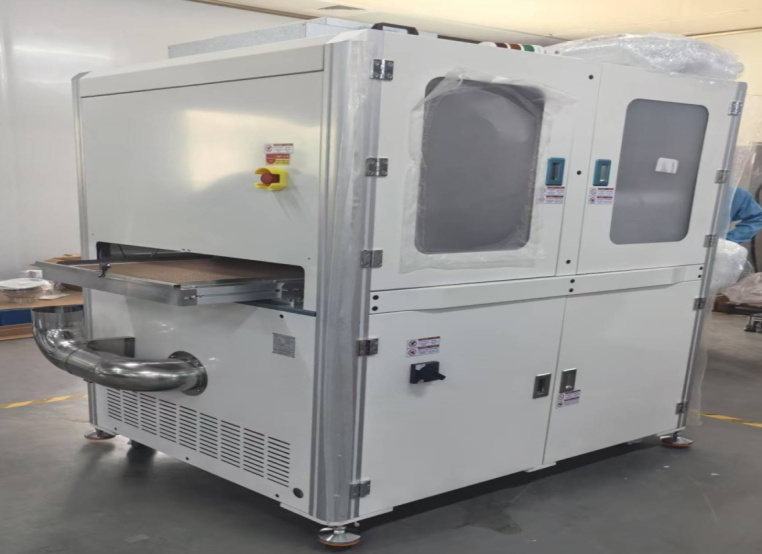

본 설비는 대기압 플라즈마 세정과 스프레이 AF 코팅 공정이 병행 가능한 설비입니다.
This equipment combines atmospheric plasma cleaning with a spray AF coating process.
本设备可同时进行大气压等离子清洗与喷涂AF镀膜工艺。

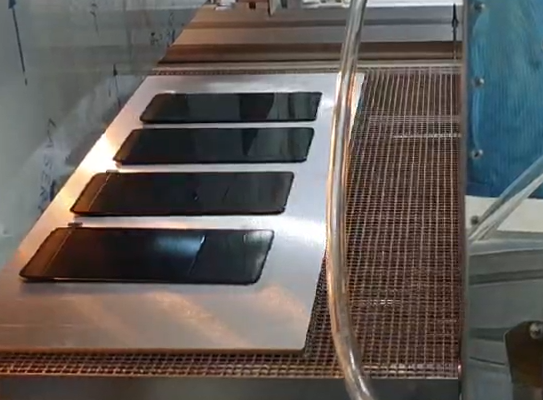

Application
스마트폰(태블릿PC) 및 강화유리, Metal 표면에 발수(내지문)코팅
Hydrophobic (anti-fingerprint) coating on Smartphone (tablet PC) surfaces, tempered glass, and metal.
可在智能手机（平板电脑）、钢化玻璃及金属表面进行疏水（防指纹）镀膜。

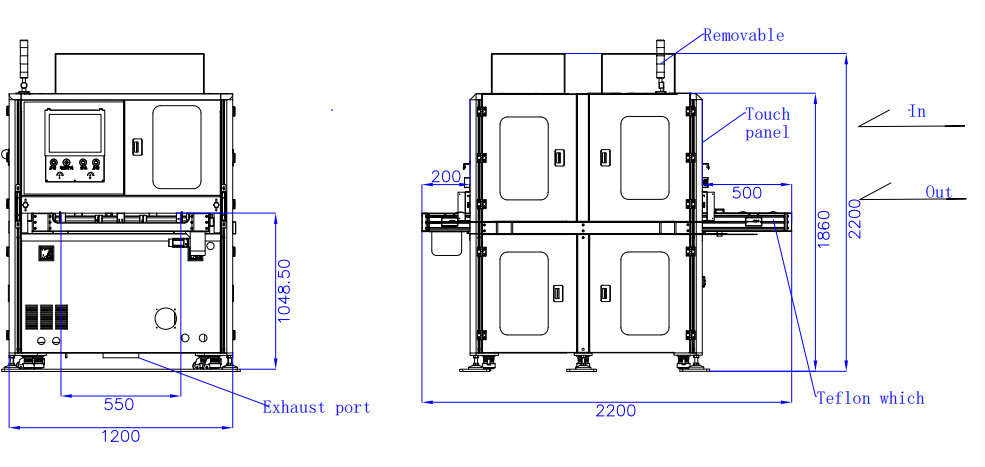

Lay Out

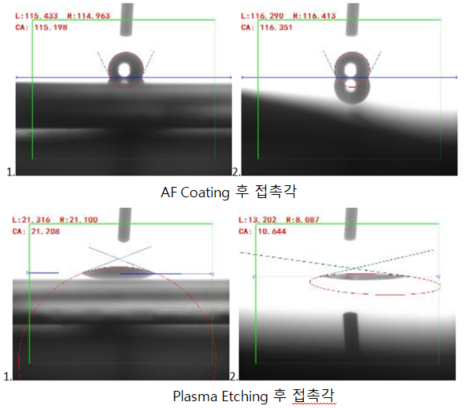

Features
스프레이 방식의 AF 코팅은 표면의 코팅층이 앏으면서도 강한 보호막을 형성하여 오염 저항성 및 손자국 방지 기능을 제공합니다. 또 투명성 및 표면 질감이 향상됩니다. 두 기술은 상호보완적으로 사용 되여 AF기능을 갖는 글라스 제조 및 재생 작업에 적합 합니다.
Spray-type AF coating forms an ultra-thin yet highly durable protective layer, providing excellent resistance to contamination and fingerprint prevention. It also enhances transparency and surface texture. Combined with plasma cleaning, these technologies work complementarily, making them ideal for the manufacturing and refurbishing of AF-coated glass.
喷涂式AF涂层在表面形成超薄而坚固的保护膜，具有优异的抗污染性和防指纹功能，同时提升透明度和表面质感。 结合等离子清洗工艺，两项技术相互补充，非常适用于具备AF功能玻璃的制造与再生工艺。
Spec
| 순서 | 항목 | 규격 | 비고 |
|---|---|---|---|
| 1 | 설비면적 | L2200*W1200*H2000mm | |
| 2 | 무게 | 1,000kg | |
| 3 | 전기 | 220V, 3P, 50HZ, 40A, 10kw | |
| 4 | 배기 |
규격：Ф300mm/Ф150mm
속도：3000m³/h/990m³/h |
|
| 5 | 스프레이 AF |
노줄: Ø0.3
수량: 2PCS 노즐X축속도: 0-1500MM/S 모터: HG-KN43J-S100 |
Z모션 노줄부터 제품까지 0~100mm 수동조절
권장 공정 높이 40±5mm |
| 6 | 제어 |
PLC: Mitsubishi FX5U-64MT/ES
Touch: Pro-face 10inch |
|
| 7 | 플라즈마 |
INPUT 380V 50/60Hz
OUTPUT 3000w 주파수 40kHz Z모션 0~20mm 수동조절가능 |
제품으로부터 권장 높이 2~5mm |
| 8 | 컨베이어 속도 |
속도：0.8m/min조절가능
모터:HG-KN73J-S100 |
| 순서 | Parameter | Content | Remarks |
|---|---|---|---|
| 1 | Dimensions | L2200*W1200*H2000mm | |
| 2 | Weight | 1,000kg | |
| 3 | Electrical | 220V, 3P, 50HZ, 40A, 10kw | |
| 4 | Exhaust |
Size：Ф300mm/Ф150mm
Speed：3000m³/h/990m³/h |
|
| 5 | Spray AF |
Nozzle : Ø0.3
Quantity : 2PCS Nozzle × Axis Speed : 0-1500MM/S Motor : HG-KN43J-S100 |
Z-motion nozzle to product: 0–100 mm manually adjustable
Recommended process height: 40 ± 5 mm |
| 6 | Control |
PLC: Mitsubishi FX5U-64MT/ES
Touch: Pro-face 10inch |
|
| 7 | Plasma |
INPUT 380V 50/60Hz
OUTPUT : 3000 W, Frequency: 40 kHz Z-motion: 0–20 mm, manually adjustable |
Recommended height from product: 2–5 mm |
| 8 | Conveyor Speed |
Speed : 0.8 m/min, adjustable
Motor : HG-KN73J-S100 |
| 순서 | 规格项目 | 内容 | 备注 |
|---|---|---|---|
| 1 | 尺寸 | L2200*W1200*H2000mm | |
| 2 | 重量 | 1,000kg | |
| 3 | 电气 | 220V, 3P, 50HZ, 40A, 10kw | |
| 4 | 排气 |
Size：Ф300mm/Ф150mm
Speed：3000m³/h/990m³/h |
|
| 5 | Spray AF |
Nozzle : Ø0.3
Quantity : 2PCS Nozzle × Axis Speed : 0-1500MM/S Motor : HG-KN43J-S100 |
Z轴喷嘴至产品距离：0~100 mm 手动可调
建议工艺高度：40 ± 5 mm |
| 6 | 控制 |
PLC: Mitsubishi FX5U-64MT/ES
Touch: Pro-face 10inch |
|
| 7 | 等离子体 |
INPUT 380V 50/60Hz
OUTPUT：3000W，频率：40 kHz Z轴运动：0~20 mm，手动可调 |
建议距产品高度：2~5 mm |
| 8 | 输送机速度 |
速度：0.8 m/min，可调
电机：HG-KN73J-S100 |
